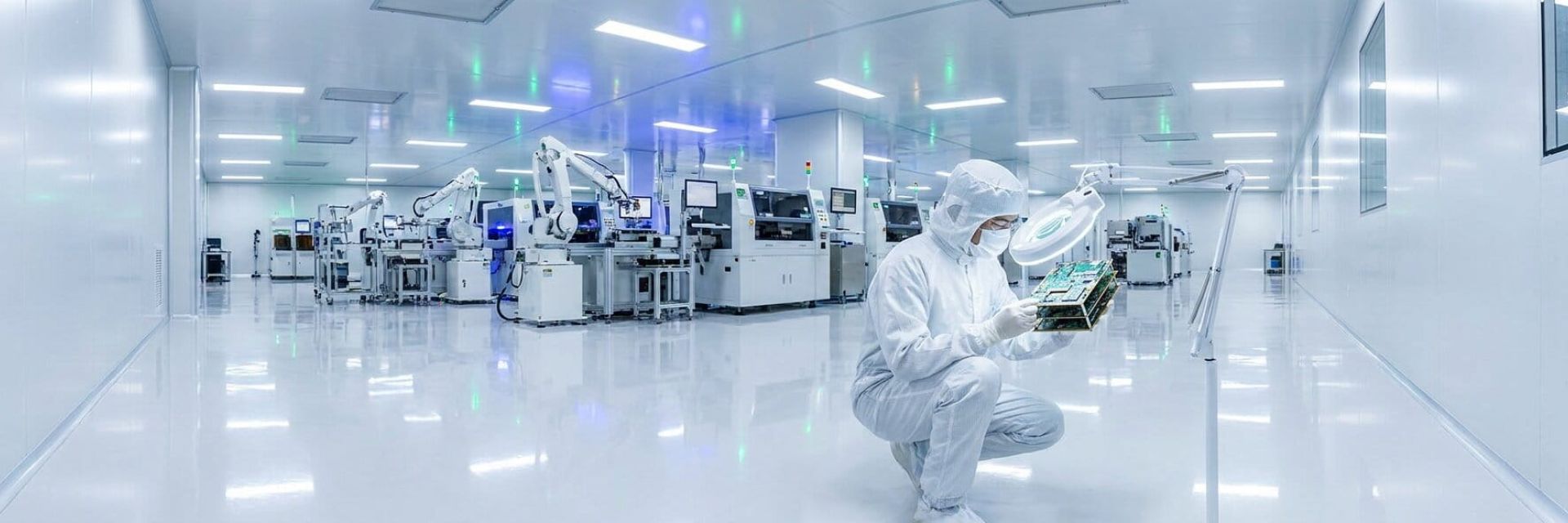

اتاق تمیز (Cleanroom) محیطی کنترل‌شده است که در آن پارامترهایی مانند غلظت ذرات معلق، دما، رطوبت، فشار و جریان هوا بر اساس نیاز فرآیند مدیریت می‌شوند. در صنایع الکترونیک و رایانه، کنترل آلودگی در برخی مراحل تولید اهمیت ویژه‌ای دارد؛ زیرا ذرات بسیار کوچک می‌توانند روی سطح ویفر، مدارها یا ساختارهای میکروسکوپی قرار گرفته و موجب ایجاد نقص در محصول شوند.
از تولید مدارهای مجتمع و تراشه‌های نیمه‌هادی گرفته تا ساخت نمایشگرها، حسگرهای MEMS و برخی تجهیزات نوری، استفاده از محیط کنترل‌شده می‌تواند به افزایش تکرارپذیری فرآیند و کاهش نقص‌های ناشی از آلودگی کمک کند.
در این مقاله، کاربرد اتاق تمیز در صنایع الکترونیک و رایانه، اجزای اصلی این فضاها و نکات مهم طراحی آن‌ها را بررسی می‌کنیم.
چرا صنایع الکترونیک و رایانه به اتاق تمیز نیاز دارند؟
در بسیاری از فرآیندهای الکترونیکی، اندازه ساختارهای ایجادشده بسیار کوچک است. به همین دلیل، یک ذره ناخواسته می‌تواند در موقعیت نامناسب روی سطح محصول قرار گرفته و موجب ایجاد نقص شود.
کنترل محیط در این فرآیندها می‌تواند به موارد زیر کمک کند:
- کاهش آلودگی ذراتی روی سطوح حساس
- کاهش نقص‌های ناشی از آلودگی
- افزایش تکرارپذیری فرآیند تولید
- کنترل بهتر دما و رطوبت
- مدیریت جریان هوا و اختلاف فشار
- کاهش ضایعات ناشی از برخی خطاهای محیطی
البته نیاز به اتاق تمیز برای تمام فرآیندهای صنعت الکترونیک یکسان نیست و سطح پاکیزگی باید بر اساس حساسیت فرآیند و محصول تعیین شود.
کاربردهای اتاق تمیز در صنایع الکترونیک
تولید مدارهای مجتمع (IC)
تولید مدارهای مجتمع یا IC یکی از حساس‌ترین کاربردهای اتاق تمیز در صنعت الکترونیک است.
در فرآیند ساخت تراشه، مراحلی مانند فوتولیتوگرافی، لایه‌نشانی، اچ، تمیزکاری و بازرسی روی ویفر انجام می‌شود. در چنین فرآیندهایی، وجود ذرات روی سطح ویفر می‌تواند موجب ایجاد نقص در الگوها و ساختارهای بسیار کوچک شود.
به همین دلیل، محیط تولید نیمه‌هادی باید از نظر ذرات و سایر آلاینده‌های مرتبط با فرآیند به‌دقت کنترل شود.
تولید تراشه و قطعات نیمه‌هادی
تراشه‌های پردازنده، حافظه، مدارهای مجتمع و سایر قطعات نیمه‌هادی از فناوری‌های بسیار دقیق تولید می‌شوند.
در بخش‌های حساس تولید این قطعات، کنترل ذرات، دما، رطوبت و جریان هوا می‌تواند نقش مهمی در پایداری فرآیند داشته باشد.
در فناوری‌های پیشرفته‌تر، علاوه بر کنترل ذرات، ممکن است کنترل آلودگی‌های مولکولی و شیمیایی نیز مورد نیاز باشد.
ساخت تجهیزات رایانه‌ای پیشرفته
تمام مراحل تولید تجهیزات رایانه‌ای الزاماً به اتاق تمیز نیاز ندارند؛ اما برخی قطعات و فرآیندهای حساس می‌توانند به محیط کنترل‌شده نیاز داشته باشند.
برای مثال، در زنجیره تولید تراشه‌ها، پردازنده‌ها و حافظه‌ها، بخش‌هایی که با ساختارهای میکروسکوپی و فرآیندهای نیمه‌هادی مرتبط هستند، به کنترل بسیار دقیق محیط نیاز دارند.
بنابراین اتاق تمیز را باید بخشی از زیرساخت تولید قطعات حساس رایانه‌ای دانست، نه الزاماً تمام خط مونتاژ یک محصول رایانه‌ای.
تولید نمایشگرها و تجهیزات نوری
تولید برخی نمایشگرهای پیشرفته مانند LCD، OLED و LED شامل فرآیندهایی است که آلودگی ذراتی می‌تواند موجب ایجاد نقص ظاهری یا کاهش کیفیت محصول شود.
همچنین در ساخت برخی قطعات نوری، لنزها و تجهیزات اپتیکی دقیق، کنترل آلودگی سطحی اهمیت دارد.
استفاده از محیط کنترل‌شده در این فرآیندها می‌تواند به کاهش ورود ذرات و افزایش یکنواختی تولید کمک کند.
تولید حسگرها و تجهیزات MEMS
MEMS یا سیستم‌های میکروالکترومکانیکی در تولید حسگرهای صنعتی، پزشکی، خودرویی و تجهیزات الکترونیکی کاربرد دارند.
از آنجا که ساخت MEMS شامل فرآیندهای میکروسکوپی و عملیات سطحی است، کنترل ذرات و شرایط محیطی در مراحل حساس تولید اهمیت پیدا می‌کند.
اجزای کلیدی اتاق تمیز در صنایع الکترونیک
یک کلین روم مناسب برای صنعت الکترونیک باید بر اساس فرآیند، کلاس پاکیزگی و تجهیزات مورد استفاده طراحی شود. برخی از اجزای مهم آن عبارت‌اند از:
سیستم HVAC و فیلتراسیون
سیستم HVAC وظیفه تأمین و گردش هوای کنترل‌شده، مدیریت دما و رطوبت و کمک به کنترل غلظت ذرات را بر عهده دارد.
طراحی این سیستم باید شامل بررسی دبی هوا، الگوی جریان، بار حرارتی، میزان هوای رفت و برگشت و شرایط مورد نیاز فرآیند باشد.
فیلترهای HEPA و ULPA
فیلترهای HEPA و در کاربردهای حساس‌تر ULPA برای کنترل ذرات موجود در هوای ورودی استفاده می‌شوند.
انتخاب نوع فیلتر باید بر اساس کلاس پاکیزگی، اندازه ذرات هدف، دبی هوا، افت فشار و الزامات فرآیند انجام شود.
بنابراین نمی‌توان صرفاً با نصب فیلتر HEPA یا ULPA، یک اتاق را به‌تنهایی به یک کلین روم مناسب برای صنعت الکترونیک تبدیل کرد.
کنترل دما و رطوبت
کنترل دقیق دما و رطوبت در برخی فرآیندهای الکترونیکی اهمیت زیادی دارد. شرایط پایدار محیطی می‌تواند به افزایش تکرارپذیری فرآیند و عملکرد مناسب تجهیزات کمک کند.
محدوده مورد نیاز دما و رطوبت باید بر اساس فرآیند و مشخصات مواد و تجهیزات تعیین شود.
کنترل فشار و جریان هوا
اختلاف فشار میان فضاهای مختلف می‌تواند برای مدیریت جهت حرکت هوا و کاهش ورود آلودگی از مناطق کم‌پاکیزگی به مناطق حساس‌تر مورد استفاده قرار گیرد.
الگوی جریان هوا نیز باید به‌گونه‌ای طراحی شود که احتمال ایجاد نقاط مرده و تجمع آلودگی کاهش پیدا کند.
سیستم Gowning و کنترل ورود
پرسنل یکی از منابع مهم تولید ذرات در محیط‌های کنترل‌شده هستند. به همین دلیل، طراحی مسیر ورود کارکنان، فضای Gowning و استفاده صحیح از لباس‌های مخصوص می‌تواند نقش مهمی در کنترل آلودگی داشته باشد.
مزایای استفاده از کلین روم در صنایع الکترونیک و رایانه
در فرآیندهایی که به محیط کنترل‌شده نیاز دارند، طراحی مناسب اتاق تمیز می‌تواند مزایای زیر را به همراه داشته باشد:
- کاهش نقص‌های ناشی از آلودگی
- افزایش کیفیت و یکنواختی فرآیند
- کاهش برخی ضایعات تولید
- افزایش تکرارپذیری فرآیند
- کنترل بهتر شرایط محیطی
- حفاظت از فرآیندهای حساس میکروساخت و نیمه‌هادی
- ایجاد زیرساخت مناسب برای فناوری‌های پیشرفته الکترونیکی
این مزایا به طراحی صحیح، نحوه بهره‌برداری و میزان حساسیت فرآیند بستگی دارند.
انتخاب کلاس پاکیزگی برای اتاق تمیز صنایع الکترونیک
انتخاب کلاس اتاق تمیز باید بر اساس نیاز واقعی فرآیند انجام شود.
استاندارد ISO 14644-1 یکی از مراجع اصلی برای طبقه‌بندی پاکیزگی هوای اتاق‌های تمیز بر اساس غلظت ذرات معلق است.
در صنایع الکترونیک، عواملی مانند فناوری ساخت، ابعاد ساختارها، نوع فرآیند، تجهیزات تولید و حساسیت محصول باید در تعیین کلاس پاکیزگی مورد بررسی قرار گیرند.
بنابراین، انتخاب یک کلاس بسیار پاک صرفاً به دلیل پیشرفته بودن صنعت، الزاماً تصمیم مهندسی مناسبی نیست.
آیا تمام فرآیندهای تولید تجهیزات الکترونیکی به کلین روم نیاز دارند؟
خیر.
نیاز به اتاق تمیز به نوع فرآیند و حساسیت محصول بستگی دارد. برای مثال، برخی مراحل ساخت ویفر و تولید نیمه‌هادی به کنترل بسیار دقیق آلودگی نیاز دارند، در حالی که ممکن است یک فرآیند مونتاژ یا بسته‌بندی به همان سطح پاکیزگی نیاز نداشته باشد.
به همین دلیل، در طراحی پروژه بهتر است فضاها بر اساس سطح حساسیت فرآیند زون‌بندی شوند.
این کار می‌تواند ضمن تأمین شرایط مورد نیاز تولید، از افزایش غیرضروری هزینه ساخت و مصرف انرژی جلوگیری کند.
نقش اتاق تمیز در فناوری‌های نوین الکترونیکی
با توسعه فناوری‌هایی مانند نانوالکترونیک، MEMS، فوتونیک و برخی فناوری‌های پیشرفته نیمه‌هادی، کنترل شرایط محیطی اهمیت بیشتری پیدا می‌کند.
هرچه ابعاد ساختارها کوچک‌تر و فرآیندها دقیق‌تر شوند، کنترل آلودگی و شرایط محیطی نیز اهمیت بیشتری خواهد داشت.
در فناوری‌های آینده، طراحی محیط‌های کنترل‌شده باید علاوه بر کنترل ذرات، به نیازهای اختصاصی فرآیند و تجهیزات نیز توجه داشته باشد.
نکات مهم در طراحی کلین روم صنایع الکترونیک
پیش از طراحی و اجرای اتاق تمیز برای یک مجموعه الکترونیکی، بهتر است موارد زیر مشخص شوند:
- فرآیندهای حساس تولید شناسایی شوند.
- منابع تولید ذرات و آلودگی مشخص شوند.
- کلاس پاکیزگی مورد نیاز تعیین شود.
- دما و رطوبت مورد نیاز فرآیند مشخص شود.
- مسیر ورود و خروج پرسنل و مواد طراحی شود.
- ظرفیت سیستم HVAC محاسبه شود.
- محل تجهیزات و ماشین‌آلات فرآیندی مشخص شود.
- نقاط پایش و مانیتورینگ تعیین شوند.
- روش‌های نظافت و کنترل آلودگی تدوین شوند.
- تست و ارزیابی عملکرد اتاق تمیز پس از اجرا پیش‌بینی شود.
خدمات اتاق تمیز هواپایش برای صنایع الکترونیک
شرکت اتاق تمیز هواپایش می‌تواند در پروژه‌های مرتبط با محیط‌های کنترل‌شده، خدمات تخصصی طراحی و اجرای اتاق تمیز را متناسب با نیاز فرآیند ارائه کند.
این خدمات می‌تواند شامل موارد زیر باشد:
- مشاوره و بررسی نیازهای پروژه
- طراحی کلین روم
- طراحی سیستم HVAC و فیلتراسیون
- طراحی مسیرهای تردد پرسنل و مواد
- اجرای اتاق تمیز
- تأمین و نصب تجهیزات
- طراحی سیستم کنترل و مانیتورینگ
- تست و ارزیابی عملکرد
- نگهداری و پشتیبانی فنی
هدف، طراحی و اجرای محیطی کنترل‌شده است که با سطح حساسیت فرآیند، الزامات محصول و نیازهای عملیاتی پروژه تناسب داشته باشد.
جمع‌بندی
اتاق تمیز یکی از زیرساخت‌های مهم برای بسیاری از فرآیندهای حساس صنایع الکترونیک، نیمه‌هادی و میکروالکترونیک است. کنترل ذرات، دما، رطوبت، فشار و جریان هوا می‌تواند به کاهش نقص‌های ناشی از آلودگی و افزایش تکرارپذیری فرآیند کمک کند.
با این حال، تمام محصولات الکترونیکی یا رایانه‌ای به یک سطح مشخص از پاکیزگی نیاز ندارند. کلاس اتاق تمیز باید بر اساس فرآیند واقعی، فناوری ساخت و حساسیت محصول تعیین شود.
طراحی صحیح HVAC، فیلتراسیون، مسیرهای تردد، کنترل آلودگی و سیستم مانیتورینگ، مجموعه‌ای از عوامل هستند که عملکرد نهایی کلین روم را تعیین می‌کنند.
برای صنایع الکترونیک پیشرفته، یک اتاق تمیز زمانی بیشترین ارزش را ایجاد می‌کند که از ابتدا بر اساس نیاز واقعی فرآیند طراحی و اجرا شده باشد.
سوالات متداول
چرا در تولید تراشه به اتاق تمیز نیاز است؟
در فرآیند تولید تراشه، ساختارهای بسیار کوچک روی سطح ویفر ایجاد می‌شوند. قرار گرفتن ذرات روی این سطوح می‌تواند موجب ایجاد نقص شود؛ بنابراین کنترل آلودگی محیط در مراحل حساس تولید اهمیت زیادی دارد.
آیا تمام تجهیزات رایانه‌ای در کلین روم تولید می‌شوند؟
خیر. تمام مراحل تولید رایانه و تجهیزات جانبی به اتاق تمیز نیاز ندارند. معمولاً بخش‌هایی مانند تولید تراشه، نیمه‌هادی و برخی قطعات دقیق، نیاز بیشتری به محیط کنترل‌شده دارند.
کدام صنایع الکترونیکی به اتاق تمیز نیاز دارند؟
صنایع تولید نیمه‌هادی، مدارهای مجتمع، برخی نمایشگرها، MEMS، قطعات نوری و سایر فرآیندهای میکروساخت از جمله حوزه‌هایی هستند که ممکن است به اتاق تمیز نیاز داشته باشند.
HEPA یا ULPA؛ کدام فیلتر برای اتاق تمیز الکترونیک مناسب است؟
انتخاب فیلتر به کلاس پاکیزگی و نیاز فرآیند بستگی دارد. در بسیاری از کاربردها HEPA می‌تواند مناسب باشد، اما در فرآیندهای حساس‌تر ممکن است ULPA یا راهکارهای تکمیلی کنترل آلودگی مورد نیاز باشد.
کلاس اتاق تمیز صنایع الکترونیک چگونه تعیین می‌شود؟
کلاس پاکیزگی بر اساس نیاز فرآیند، حساسیت محصول، فناوری ساخت و غلظت مجاز ذرات تعیین می‌شود. ISO 14644-1 یکی از مراجع اصلی طبقه‌بندی پاکیزگی هوای اتاق تمیز است.
