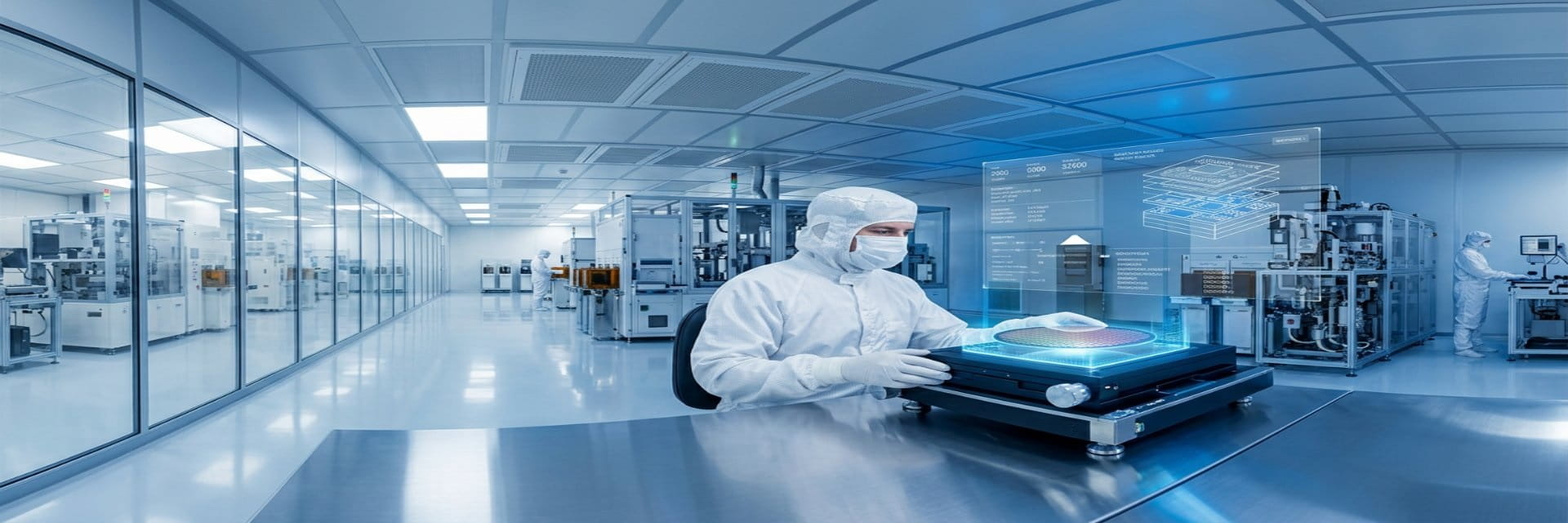

تولید مدارهای مجتمع، تراشه‌ها، حسگرهای پیشرفته، نمایشگرها و بسیاری از تجهیزات الکترونیکی دقیق، به محیطی نیاز دارد که شرایط آن از نظر ذرات معلق، آلودگی، دما، رطوبت و جریان هوا به‌صورت کنترل‌شده مدیریت شود. به همین دلیل، اتاق تمیز یا Cleanroom یکی از زیرساخت‌های مهم در بسیاری از مراحل تولید و مونتاژ تجهیزات پیشرفته الکترونیکی و نیمه‌هادی به شمار می‌رود.
در فرآیندهایی مانند ساخت ویفر، لیتوگرافی، لایه‌نشانی، اچ، ساخت MEMS و برخی مراحل مونتاژ قطعات حساس، حتی مقدار بسیار کمی آلودگی می‌تواند باعث ایجاد نقص و کاهش بازده تولید شود.
در این مقاله، کاربرد اتاق تمیز در صنایع الکترونیک و نیمه‌هادی، الزامات محیطی و مهم‌ترین تجهیزات مورد استفاده در این فضاها را بررسی می‌کنیم.
اهمیت اتاق تمیز در تولید مدارهای مجتمع
مدارهای مجتمع یا IC از میلیون‌ها یا حتی میلیاردها ساختار بسیار کوچک تشکیل می‌شوند. هرچه ابعاد این ساختارها کوچک‌تر شود، حساسیت فرآیند تولید نسبت به ذرات و آلودگی نیز افزایش پیدا می‌کند.
در مراحل مختلف تولید تراشه، کنترل آلودگی محیط می‌تواند به کاهش نقص‌های فرآیندی و افزایش بازده تولید کمک کند. برخی از مهم‌ترین عوامل عبارت‌اند از:
- جلوگیری از ورود ذرات به سطح ویفر
- کنترل آلودگی‌های مولکولی و شیمیایی در فرآیندهای حساس
- حفظ شرایط پایدار دما و رطوبت
- کنترل جریان هوا و جلوگیری از انتقال آلودگی بین نواحی مختلف
- کاهش احتمال ایجاد نقص در مراحل ساخت و پردازش ویفر
بنابراین، اتاق تمیز در صنعت نیمه‌هادی صرفاً یک فضای تمیز نیست؛ بلکه بخشی از زیرساخت کنترل فرآیند تولید محسوب می‌شود.
نقش اتاق تمیز در فرآیند تولید نیمه‌هادی
در تولید نیمه‌هادی، مراحل متعددی مانند آماده‌سازی ویفر، فوتولیتوگرافی، لایه‌نشانی، اچ، دوپینگ، تمیزکاری و بازرسی انجام می‌شود.
نیاز به سطح پاکیزگی در تمام این مراحل یکسان نیست و بسته به فناوری، فرآیند و حساسیت محصول تعیین می‌شود. با این حال، در بسیاری از مراحل حساس، کنترل دقیق ذرات و سایر آلاینده‌ها اهمیت بسیار بالایی دارد.
کنترل ذرات معلق
ذرات موجود در هوا می‌توانند روی سطح ویفر قرار گرفته و در مراحل بعدی باعث ایجاد نقص در الگوها یا ساختارهای میکروسکوپی شوند.
به همین دلیل، سیستم تهویه و فیلتراسیون اتاق تمیز باید به‌گونه‌ای طراحی شود که غلظت ذرات در محدوده مورد نیاز فرآیند کنترل شود.
کنترل آلودگی‌های شیمیایی
در برخی فرآیندهای پیشرفته نیمه‌هادی، تنها ذرات اهمیت ندارند و آلودگی‌های مولکولی یا شیمیایی نیز باید کنترل شوند.
نوع کنترل مورد نیاز به فرآیند و مواد مورد استفاده بستگی دارد و ممکن است علاوه بر فیلتراسیون ذرات، به راهکارهای تخصصی کنترل آلودگی شیمیایی نیاز باشد.
کنترل دما و رطوبت
ثبات شرایط محیطی می‌تواند در پایداری فرآیند، عملکرد تجهیزات و تکرارپذیری تولید اهمیت داشته باشد. به همین دلیل، سیستم HVAC باید متناسب با الزامات فرآیند طراحی شود.
کاربرد اتاق تمیز در تجهیزات الکترونیکی پیشرفته
اتاق تمیز تنها در ساخت تراشه کاربرد ندارد و در بخش‌هایی از تولید تجهیزات الکترونیکی دقیق نیز مورد استفاده قرار می‌گیرد.
تجهیزات مخابراتی و رایانه‌ای
تراشه‌ها، پردازنده‌ها، قطعات نوری و برخی تجهیزات حساس مخابراتی ممکن است در مراحل تولید، مونتاژ یا پردازش به محیط کنترل‌شده نیاز داشته باشند.
البته نیاز به کلین روم برای تمام مراحل تولید تجهیزات الکترونیکی یکسان نیست و باید بر اساس حساسیت فرآیند تعیین شود.
نمایشگرهای LCD، OLED و LED
تولید نمایشگرهای پیشرفته شامل فرآیندهایی است که آلودگی ذرات می‌تواند موجب ایجاد نقص ظاهری یا کاهش کیفیت محصول شود.
به همین دلیل، در بخش‌هایی از تولید نمایشگر و فرآیندهای مرتبط با لایه‌های حساس، استفاده از محیط‌های کنترل‌شده اهمیت پیدا می‌کند.
حسگرها و تجهیزات MEMS
فناوری MEMS یا سیستم‌های میکروالکترومکانیکی در تولید حسگرهای مختلف، تجهیزات پزشکی، سامانه‌های خودرو، تجهیزات صنعتی و محصولات الکترونیکی کاربرد دارد.
از آنجا که ساخت این تجهیزات شامل فرآیندهای میکروسکوپی و سطحی است، کنترل ذرات و شرایط محیطی در مراحل حساس تولید می‌تواند به کاهش نقص و افزایش تکرارپذیری کمک کند.
مهم‌ترین الزامات اتاق تمیز در صنایع الکترونیک
طراحی کلین روم برای صنایع نیمه‌هادی و الکترونیک باید بر اساس فرآیند واقعی تولید انجام شود. برخی از مهم‌ترین الزامات عبارت‌اند از:
سیستم HVAC و فیلتراسیون
سیستم HVAC وظیفه تأمین و گردش هوای کنترل‌شده، مدیریت دما و رطوبت و کمک به کنترل ذرات را بر عهده دارد.
آرایش سیستم تهویه، میزان هوای رفت و برگشت، الگوی جریان هوا و ظرفیت تجهیزات باید متناسب با کلاس پاکیزگی و بار فرآیندی تعیین شود.
فیلترهای HEPA و ULPA
فیلترهای HEPA و در کاربردهای حساس‌تر ULPA برای کنترل ذرات معلق مورد استفاده قرار می‌گیرند.
انتخاب فیلتر نباید صرفاً بر اساس نام HEPA یا ULPA انجام شود؛ بلکه راندمان فیلتر، اندازه ذرات هدف، دبی هوا، افت فشار و الزامات فرآیند باید در طراحی در نظر گرفته شود.
کنترل دما و رطوبت
تغییرات نامطلوب دما و رطوبت می‌تواند بر برخی مواد، تجهیزات و فرآیندهای تولید اثر بگذارد. بنابراین سیستم کنترل محیطی باید توانایی حفظ شرایط تعیین‌شده فرآیند را داشته باشد.
کنترل فشار و جهت جریان هوا
اختلاف فشار بین فضاهای مختلف می‌تواند برای مدیریت مسیر حرکت هوا و کاهش ورود آلودگی از نواحی کم‌پاکیزگی به نواحی حساس‌تر مورد استفاده قرار گیرد.
سیستم Gowning
پرسنل یکی از مهم‌ترین منابع تولید ذرات در اتاق تمیز هستند. استفاده صحیح از لباس و تجهیزات مخصوص ورود به کلین روم، همراه با روش‌های مناسب Gowning، بخش مهمی از برنامه کنترل آلودگی است.
سیستم مانیتورینگ
پایش پارامترهایی مانند ذرات، دما، رطوبت و اختلاف فشار امکان بررسی مستمر شرایط محیطی را فراهم می‌کند.
در پروژه‌های حساس، نحوه پایش و محل نصب سنسورها باید بر اساس ارزیابی ریسک و الزامات فرآیند تعیین شود.
استاندارد اتاق تمیز در صنایع نیمه‌هادی و الکترونیک
یکی از مراجع اصلی برای طبقه‌بندی پاکیزگی هوای اتاق‌های تمیز، ISO 14644-1 است.
این استاندارد، طبقه‌بندی اتاق تمیز را بر اساس غلظت ذرات معلق در هوا انجام می‌دهد. با این حال، انتخاب کلاس مناسب برای یک کارخانه یا خط تولید الکترونیک نباید صرفاً بر اساس نوع صنعت انجام شود.
نوع فرآیند، فناوری مورد استفاده، ابعاد ساختارها، حساسیت محصول، تجهیزات تولید و الزامات مشتری باید در تعیین سطح پاکیزگی مورد نیاز بررسی شوند.
به عبارت دیگر، یک طراحی مهندسی مناسب به جای انتخاب بالاترین کلاس ممکن، سطح پاکیزگی متناسب با نیاز واقعی فرآیند را تعیین می‌کند.
آیا تمام کارخانه‌های تولید تجهیزات الکترونیکی به کلین روم نیاز دارند؟
خیر.
این تصور که تمام مراحل تولید تجهیزات الکترونیکی باید در یک اتاق تمیز با کلاس بسیار بالا انجام شوند، صحیح نیست.
ممکن است یک کارخانه در بخش‌های مختلف خود به سطوح متفاوتی از کنترل محیط نیاز داشته باشد. برای مثال، یک مرحله حساس ساخت یا پوشش‌دهی ممکن است به محیط بسیار کنترل‌شده نیاز داشته باشد، در حالی که برخی مراحل مونتاژ یا بسته‌بندی به همان سطح پاکیزگی نیاز نداشته باشند.
بنابراین، زون‌بندی صحیح و تعیین نیاز هر فرآیند می‌تواند از افزایش غیرضروری هزینه ساخت و مصرف انرژی جلوگیری کند.
مزایای استفاده از اتاق تمیز در صنایع الکترونیک
طراحی مناسب کلین روم می‌تواند در فرآیندهای حساس مزایایی مانند موارد زیر ایجاد کند:
- کاهش نقص‌های ناشی از آلودگی ذراتی
- افزایش تکرارپذیری فرآیند
- بهبود کنترل شرایط تولید
- کاهش ضایعات و هزینه‌های ناشی از محصولات معیوب
- حفاظت بهتر از فرآیندهای میکروساخت
- ایجاد محیط مناسب برای فناوری‌های پیشرفته نیمه‌هادی و MEMS
- افزایش قابلیت کنترل و پایش فرآیند تولید
البته میزان این مزایا به نوع فرآیند، سطح پاکیزگی، طراحی سیستم و نحوه بهره‌برداری از اتاق تمیز بستگی دارد.
نکات مهم در طراحی کلین روم برای صنایع الکترونیک
پیش از طراحی و اجرای اتاق تمیز، بهتر است موارد زیر مشخص شوند:
- فرآیندهای حساس تولید شناسایی شوند.
- منابع تولید ذرات و آلودگی مشخص شوند.
- کلاس پاکیزگی مورد نیاز تعیین شود.
- الزامات دما و رطوبت مشخص شود.
- مسیر ورود و خروج پرسنل و مواد طراحی شود.
- ظرفیت و معماری HVAC محاسبه شود.
- محل تجهیزات و ماشین‌آلات فرآیندی مشخص شود.
- نقاط پایش و مانیتورینگ تعیین شوند.
- روش‌های نظافت و کنترل آلودگی تدوین شوند.
- تست، راه‌اندازی و ارزیابی عملکرد اتاق تمیز در برنامه پروژه قرار گیرد.
نقش طراحی تخصصی در عملکرد اتاق تمیز
یک اتاق تمیز موفق فقط به استفاده از فیلترهای مناسب وابسته نیست. عملکرد نهایی سیستم حاصل هماهنگی میان معماری، HVAC، فیلتراسیون، جریان هوا، اختلاف فشار، تجهیزات فرآیندی، مسیرهای تردد و روش‌های بهره‌برداری است.
طراحی نامناسب می‌تواند باعث افزایش مصرف انرژی، ایجاد نقاط تجمع آلودگی، دشواری نگهداری و حتی عدم دستیابی به شرایط مورد نیاز فرآیند شود.
به همین دلیل، طراحی کلین روم باید از مرحله شناخت فرآیند و تعیین نیازهای واقعی پروژه آغاز شود.
خدمات اتاق تمیز هواپایش برای صنایع الکترونیک
شرکت اتاق تمیز هواپایش می‌تواند در پروژه‌های مرتبط با محیط‌های کنترل‌شده و صنایع پیشرفته، خدمات تخصصی مورد نیاز برای طراحی و اجرای کلین روم را ارائه کند.
این خدمات می‌تواند شامل موارد زیر باشد:
- مشاوره و بررسی نیازهای پروژه
- طراحی اتاق تمیز
- طراحی سیستم HVAC و فیلتراسیون
- طراحی مسیرهای تردد پرسنل و مواد
- اجرای اتاق تمیز
- تأمین و نصب تجهیزات
- طراحی سیستم کنترل و مانیتورینگ
- تست و ارزیابی عملکرد
- نگهداری و پشتیبانی فنی
هدف از این خدمات، ایجاد محیطی کنترل‌شده و متناسب با حساسیت فرآیند، الزامات محصول و سطح پاکیزگی مورد نیاز است.
جمع‌بندی
اتاق تمیز یکی از زیرساخت‌های مهم در بسیاری از فرآیندهای حساس صنایع نیمه‌هادی، میکروالکترونیک و تجهیزات الکترونیکی پیشرفته است. کنترل ذرات، آلودگی، دما، رطوبت و جریان هوا می‌تواند به کاهش نقص و افزایش تکرارپذیری فرآیند کمک کند.
با این حال، همه محصولات و مراحل تولید به یک سطح پاکیزگی نیاز ندارند. انتخاب کلاس مناسب، طراحی صحیح HVAC، کنترل جریان هوا و اجرای اصول کنترل آلودگی باید بر اساس نیاز واقعی فرآیند انجام شود.
برای صنایع پیشرفته، یک کلین روم زمانی بیشترین ارزش را ایجاد می‌کند که از ابتدا بر مبنای فرآیند، تجهیزات و الزامات واقعی تولید طراحی شده باشد.
سوالات متداول
آیا تولید مدارهای مجتمع به اتاق تمیز نیاز دارد؟
بسیاری از مراحل حساس تولید مدارهای مجتمع و نیمه‌هادی به محیط بسیار کنترل‌شده نیاز دارند، زیرا ذرات و آلودگی می‌توانند موجب ایجاد نقص در ساختارهای بسیار کوچک شوند. سطح پاکیزگی مورد نیاز به فناوری و فرآیند تولید بستگی دارد.
چرا کنترل ذرات در تولید تراشه اهمیت دارد؟
ذرات می‌توانند روی سطح ویفر قرار گرفته و در مراحل ساخت باعث ایجاد نقص در الگوها یا ساختارهای میکروسکوپی شوند. کنترل ذرات یکی از عوامل مهم در کاهش نقص و افزایش بازده فرآیند است.
آیا برای تولید تمام تجهیزات الکترونیکی کلین روم لازم است؟
خیر. نیاز به اتاق تمیز به نوع محصول و فرآیند بستگی دارد. معمولاً بخش‌های حساس تولید و میکروساخت بیشترین نیاز را به محیط کنترل‌شده دارند.
آیا HEPA برای اتاق تمیز صنایع الکترونیک کافی است؟
انتخاب فیلتر به کلاس پاکیزگی و نیاز فرآیند بستگی دارد. در بسیاری از کاربردها HEPA مناسب است، اما در فرآیندهای حساس‌تر ممکن است استفاده از ULPA یا راهکارهای تکمیلی کنترل آلودگی مورد نیاز باشد.
استاندارد طبقه‌بندی اتاق تمیز چیست؟
ISO 14644-1 یکی از مراجع اصلی برای طبقه‌بندی پاکیزگی هوای اتاق تمیز بر اساس غلظت ذرات معلق است.
آیا GMP برای صنایع نیمه‌هادی الزامی است؟
GMP به‌طور عمومی استاندارد اصلی صنایع نیمه‌هادی محسوب نمی‌شود. الزامات استانداردی باید بر اساس نوع محصول، فرآیند، صنعت هدف، قوانین مربوطه و الزامات مشتری تعیین شوند.
