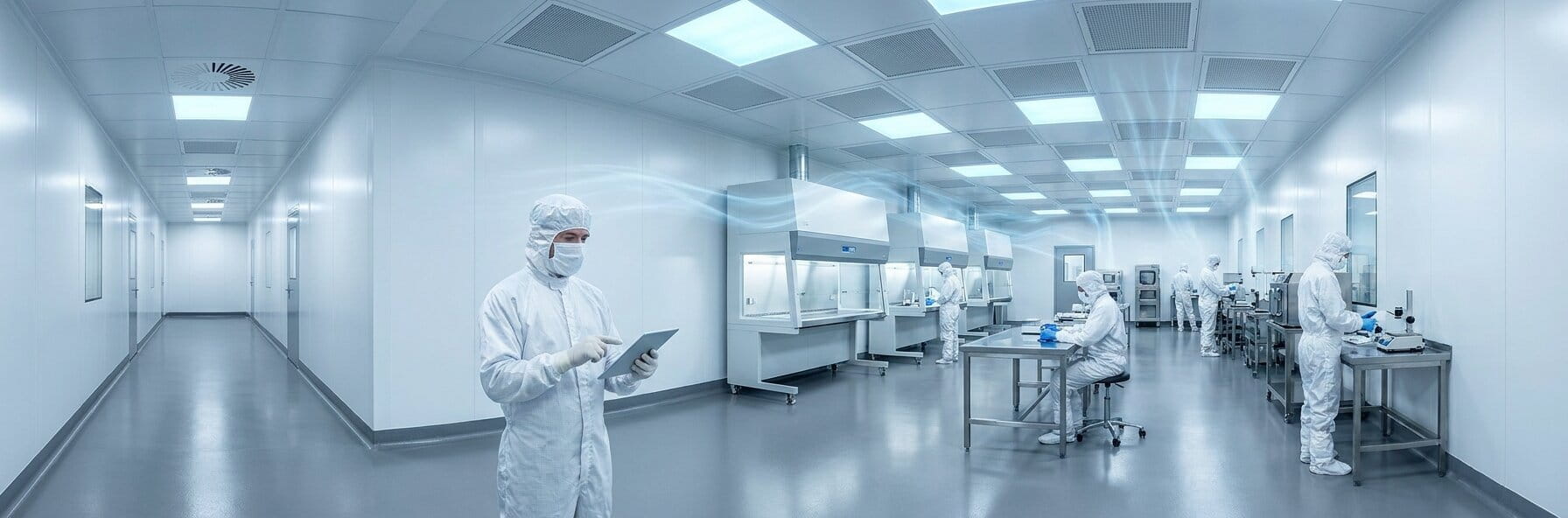

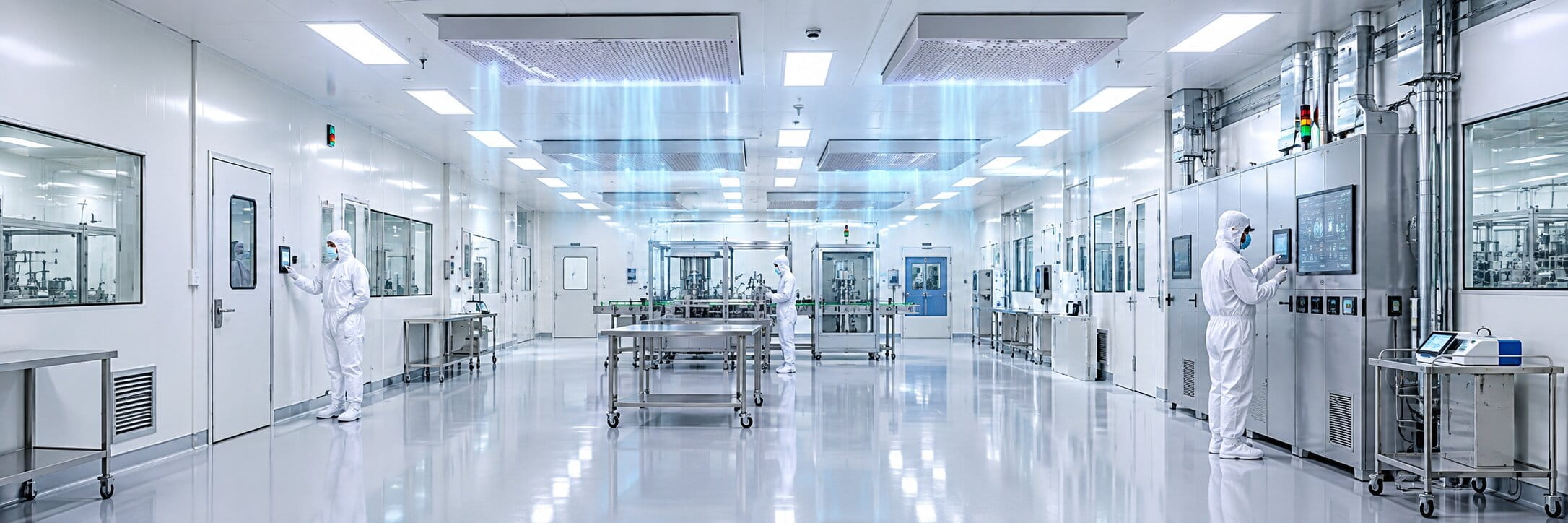

اتاق تمیز یا Cleanroom محیطی کنترل‌شده است که برای مدیریت میزان آلودگی موجود در هوا و ایجاد شرایط پایدار برای فرآیندهای حساس طراحی می‌شود. در این محیط، عواملی مانند غلظت ذرات معلق، دما، رطوبت، فشار، جریان هوا و در صورت نیاز آلودگی‌های میکروبی یا مولکولی تحت کنترل قرار می‌گیرند.
سیستم اتاق تمیز تنها به فضای داخلی یا دیوارهای یک اتاق محدود نمی‌شود؛ بلکه مجموعه‌ای از سیستم‌های مکانیکی، معماری، فیلتراسیون، کنترل و مانیتورینگ است که باید به‌صورت هماهنگ عمل کنند.
امروزه سیستم‌های اتاق تمیز در صنایعی مانند داروسازی، زیست‌فناوری، تجهیزات پزشکی، الکترونیک، نیمه‌هادی، مواد پیشرفته، نانوفناوری، اپتیک، هوافضا و برخی فرآیندهای تحقیقاتی مورد استفاده قرار می‌گیرند.
در این مقاله با مفهوم سیستم‌های اتاق تمیز، اجزای اصلی، کاربردها، استانداردهای مرتبط و نکات مهم طراحی و بهره‌برداری از کلین روم آشنا می‌شویم.
سیستم اتاق تمیز چیست؟
سیستم اتاق تمیز مجموعه‌ای از تجهیزات و تمهیدات مهندسی است که با هدف ایجاد و حفظ یک محیط کنترل‌شده برای یک فرآیند مشخص طراحی می‌شود.
مهم‌ترین هدف این سیستم، کنترل آلودگی و جلوگیری از ورود یا انتشار ذرات ناخواسته در محیط است. در کنار آن، بسته به نوع فرآیند ممکن است کنترل دما، رطوبت، اختلاف فشار، جریان هوا، آلودگی میکروبی یا سایر آلاینده‌ها نیز مورد نیاز باشد.
بنابراین یک کلین روم استاندارد را نمی‌توان صرفاً با نصب چند فیلتر HEPA تعریف کرد. عملکرد واقعی اتاق تمیز به هماهنگی میان HVAC، فیلتراسیون، معماری، جریان هوا، اختلاف فشار، تجهیزات، مسیر تردد افراد و مواد و روش‌های بهره‌برداری وابسته است.
چرا سیستم اتاق تمیز اهمیت دارد؟
در بسیاری از فرآیندهای حساس، آلودگی محیط می‌تواند باعث ایجاد نقص در محصول، کاهش تکرارپذیری فرآیند یا افزایش ضایعات شود.
برای مثال، در تولید تراشه‌های نیمه‌هادی، یک ذره روی سطح ویفر می‌تواند در موقعیت نامناسب موجب ایجاد نقص شود. در صنایع دارویی نیز کنترل محیط در برخی مراحل تولید برای جلوگیری از آلودگی و حفظ شرایط مورد نیاز محصول اهمیت دارد.
به همین دلیل، طراحی سیستم اتاق تمیز باید بر اساس نیاز واقعی فرآیند انجام شود، نه صرفاً بر اساس یک الگوی عمومی.
اجزای اصلی سیستم‌های اتاق تمیز
یک سیستم کلین روم از چندین زیرسیستم تشکیل می‌شود که هرکدام وظیفه مشخصی دارند. مهم‌ترین اجزای آن عبارت‌اند از:
سیستم HVAC و تهویه اتاق تمیز
سیستم HVAC یکی از مهم‌ترین بخش‌های اتاق تمیز است و وظیفه تأمین، تصفیه و توزیع هوای کنترل‌شده را بر عهده دارد.
در طراحی HVAC اتاق تمیز، پارامترهایی مانند:
- حجم و ابعاد فضا
- کلاس پاکیزگی مورد نیاز
- میزان تولید ذرات
- تعداد کارکنان
- بار حرارتی تجهیزات
- دما و رطوبت مورد نیاز
- اختلاف فشار بین فضاها
- الگوی جریان هوا
باید مورد بررسی قرار گیرند.
هدف این نیست که صرفاً حجم زیادی از هوا در اتاق گردش کند؛ بلکه الگوی مناسب جریان هوا و توانایی سیستم در حفظ شرایط مورد نیاز فرآیند اهمیت دارد.
فیلترهای HEPA و ULPA
فیلترهای HEPA و در برخی کاربردهای حساس‌تر ULPA برای کنترل ذرات موجود در هوای ورودی به اتاق تمیز استفاده می‌شوند.
فیلتر HEPA با راندمان بالا برای حذف ذرات معلق در محدوده‌های مشخص طراحی شده است و عملکرد آن باید بر اساس استاندارد و روش آزمون مربوطه ارزیابی شود.
ULPA نیز در کاربردهایی که سطح بالاتری از کنترل ذرات مورد نیاز است، می‌تواند مورد استفاده قرار گیرد.
انتخاب فیلتر باید بر اساس کلاس پاکیزگی، دبی هوا، افت فشار، نوع فرآیند و الزامات پروژه انجام شود.
کنترل دما و رطوبت
دما و رطوبت در برخی فرآیندهای صنعتی و آزمایشگاهی می‌توانند تأثیر قابل‌توجهی بر کیفیت محصول و پایداری فرآیند داشته باشند.
سیستم HVAC و کنترل باید بتواند شرایط تعیین‌شده را در محدوده مورد نیاز حفظ کند.
محدوده مناسب دما و رطوبت برای همه کلین‌روم‌ها یکسان نیست و باید بر اساس نوع فرآیند، مواد، تجهیزات و الزامات محصول مشخص شود.
کنترل فشار و جریان هوا
اختلاف فشار یکی از ابزارهای مهم برای مدیریت مسیر حرکت هوا میان فضاهای مختلف است.
در بسیاری از پروژه‌ها، فضای حساس‌تر نسبت به فضای مجاور در فشار بالاتری قرار می‌گیرد تا احتمال ورود هوای آلوده کاهش پیدا کند. در برخی فرآیندهای خاص که هدف، جلوگیری از انتشار آلاینده به محیط اطراف است، ممکن است فشار منفی مورد نیاز باشد.
بنابراین انتخاب فشار مثبت یا منفی باید بر اساس نوع فرآیند و استراتژی کنترل آلودگی انجام شود.
سازه و متریال اتاق تمیز
سطوح داخلی کلین روم باید متناسب با کاربرد انتخاب شوند.
دیوارها، سقف و کف باید تا حد امکان:
- صاف و قابل شست‌وشو باشند
- ذرات تولید نکنند
- در برابر مواد شیمیایی مورد استفاده مقاومت مناسبی داشته باشند
- دارای حداقل نقاط تجمع آلودگی باشند
- امکان نظافت و نگهداری مناسب را فراهم کنند
انتخاب مصالح مناسب باید بر اساس نوع فرآیند، روش نظافت و شرایط بهره‌برداری انجام شود.
سیستم‌های ورود و خروج
ورود افراد و مواد به اتاق تمیز از نقاط مهم کنترل آلودگی است.
بسته به طراحی پروژه، سیستم ورود و خروج می‌تواند شامل مواردی مانند:
- Airlock
- Material Airlock
- Pass Box
- فضای Gowning
- دوش هوا در کاربردهای خاص
باشد.
استفاده از این تجهیزات باید بر اساس فرآیند و استراتژی کنترل آلودگی تعیین شود و وجود همه آن‌ها در تمام پروژه‌ها الزامی نیست.
سیستم مانیتورینگ و کنترل
برای اطمینان از حفظ شرایط محیطی، پارامترهای مهم باید پایش شوند.
بر اساس نیاز پروژه، این پارامترها می‌توانند شامل موارد زیر باشند:
- غلظت ذرات
- دما
- رطوبت نسبی
- اختلاف فشار
- وضعیت تجهیزات HVAC
- آلارم‌ها و خطاهای سیستم
در پروژه‌های حساس، سیستم مانیتورینگ می‌تواند اطلاعات را به‌صورت مداوم ثبت کرده و در صورت خروج پارامترها از محدوده تعیین‌شده، هشدار ایجاد کند.
سیستم Gowning و کنترل ورود پرسنل
افراد یکی از منابع مهم تولید ذرات در محیط‌های کنترل‌شده هستند. به همین دلیل، نحوه ورود پرسنل، لباس مخصوص، دستکش، ماسک، پوشش سر و سایر تجهیزات مورد نیاز باید در برنامه کنترل آلودگی لحاظ شوند.
البته نوع لباس و الزامات Gowning باید بر اساس سطح پاکیزگی و نوع فرآیند تعیین شود.
صنایع استفاده‌کننده از سیستم‌های اتاق تمیز
کاربرد کلین روم محدود به یک صنعت خاص نیست. مهم‌ترین حوزه‌های استفاده از سیستم‌های اتاق تمیز عبارت‌اند از:

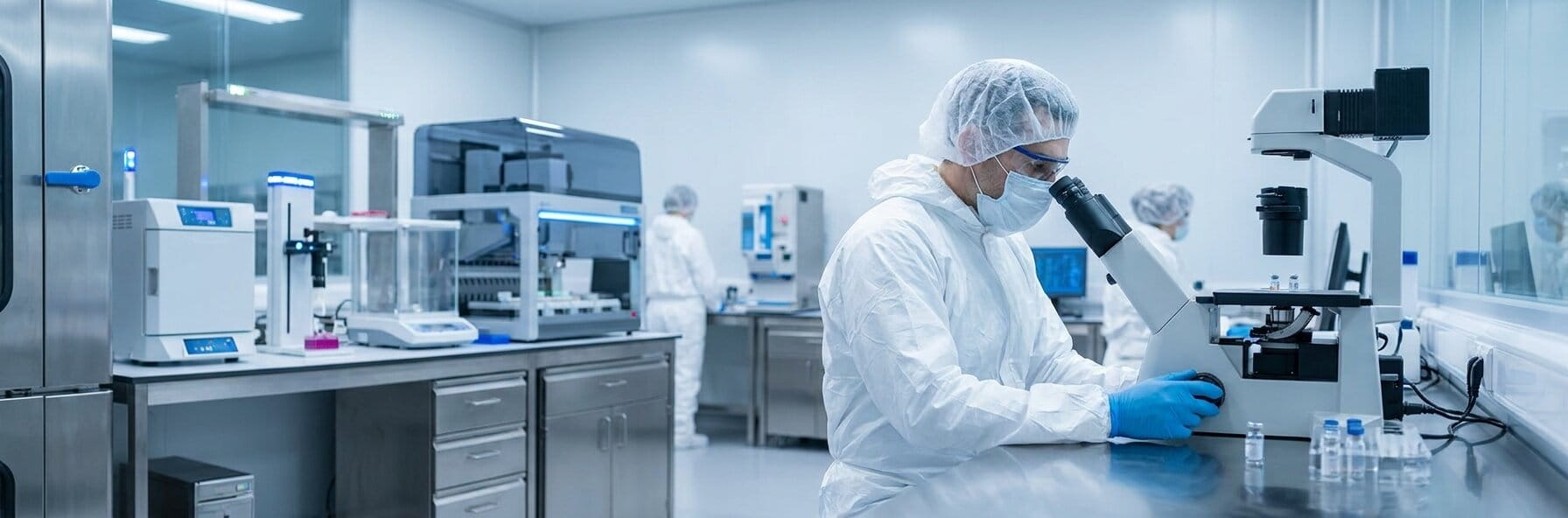

صنایع داروسازی و زیست‌فناوری
در تولید برخی محصولات دارویی، زیستی و فرآیندهای حساس، کنترل آلودگی محیط اهمیت زیادی دارد.
کلین‌روم می‌تواند در فضاهایی مانند تولید، فرآوری، پرکنی، آزمایشگاه‌ها و سایر مراحل حساس مورد استفاده قرار گیرد.
الزامات دقیق محیط باید بر اساس نوع محصول و مقررات مربوطه تعیین شوند.

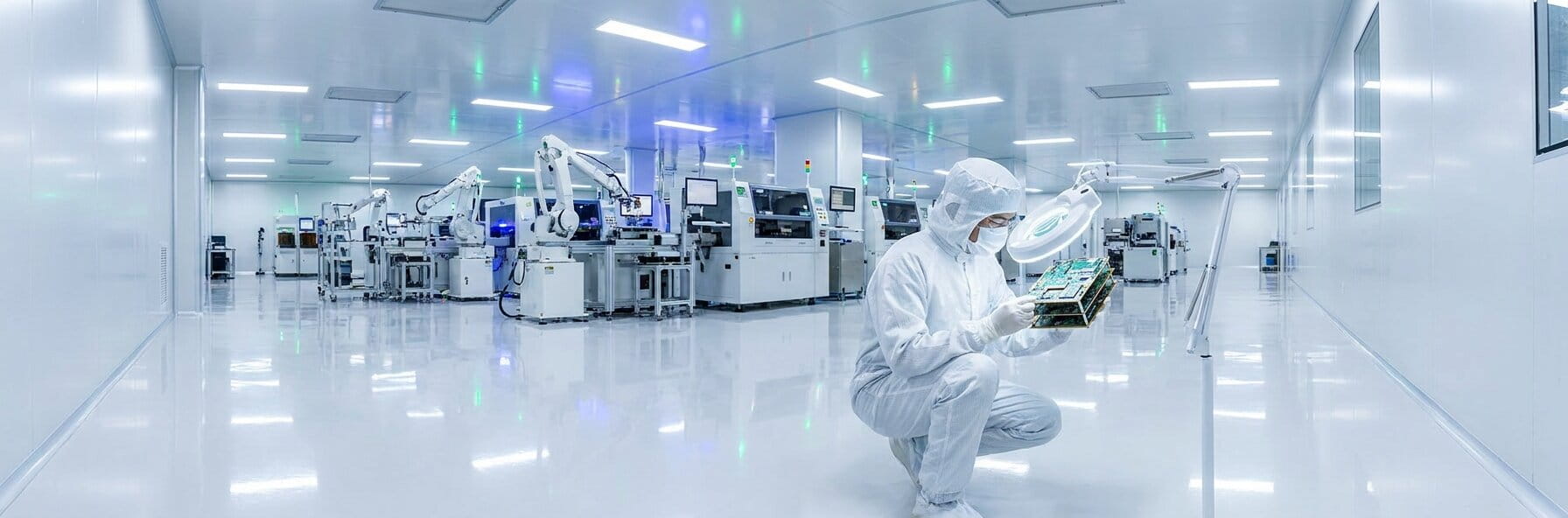

صنایع الکترونیک و نیمه‌هادی
تولید مدارهای مجتمع، تراشه‌ها، ویفرها، MEMS و برخی قطعات الکترونیکی دقیق از مهم‌ترین کاربردهای محیط‌های بسیار کنترل‌شده است.
در این صنایع، کنترل ذرات می‌تواند نقش مهمی در کاهش نقص فرآیند و افزایش بازده تولید داشته باشد.
برای مطالعه بیشتر می‌توان مقاله کاربرد اتاق تمیز در صنایع الکترونیک و رایانه را نیز بررسی کرد.

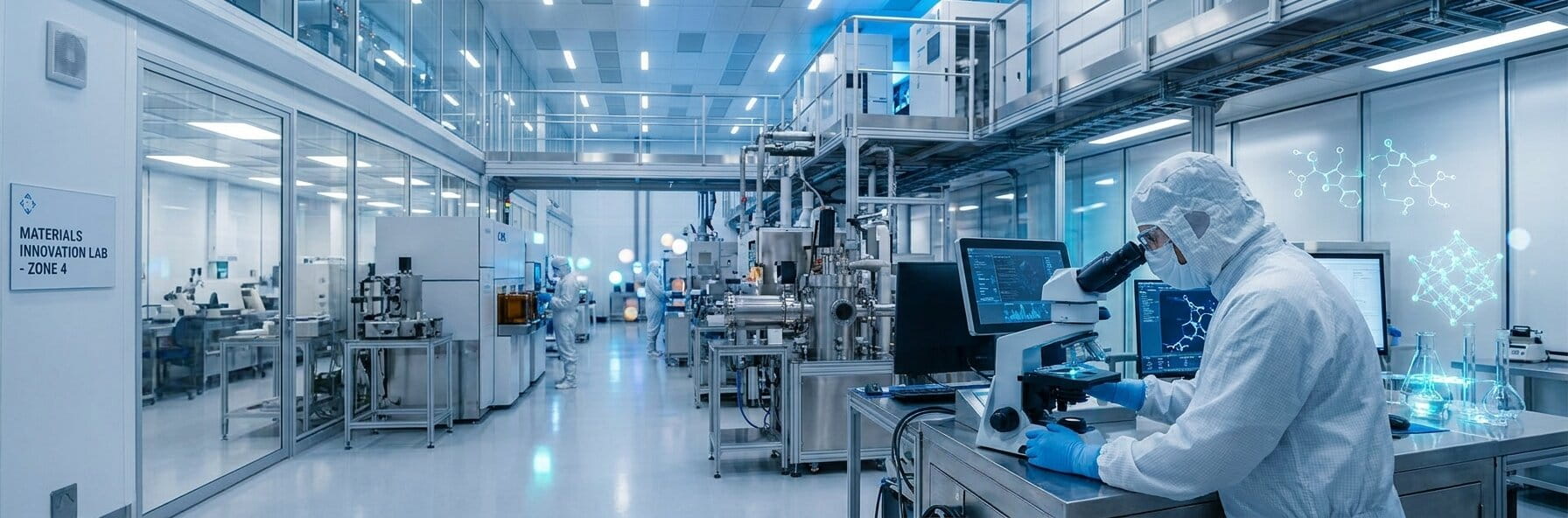

صنایع مواد پیشرفته
در برخی فرآیندهای تولید و فرآوری سرامیک‌های مهندسی، کامپوزیت‌های پیشرفته، پلیمرهای خاص، مواد نانوساختار و ساختارهای حساس ممکن است کنترل آلودگی محیط مورد نیاز باشد.
البته تمام فرآیندهای تولید مواد پیشرفته به کلین روم نیاز ندارند و سطح پاکیزگی باید بر اساس فرآیند تعیین شود.
صنایع تجهیزات پزشکی
برخی فرآیندهای تولید و مونتاژ تجهیزات پزشکی و محصولات حساس می‌توانند به محیط کنترل‌شده نیاز داشته باشند.
سطح پاکیزگی و سایر الزامات محیطی در این حوزه به نوع محصول و الزامات قانونی و کیفی مربوطه بستگی دارد.
صنایع اپتیک و لیزر
در ساخت برخی لنزها، قطعات اپتیکی دقیق، پوشش‌های نازک و تجهیزات لیزری، کنترل آلودگی سطحی اهمیت زیادی دارد.
وجود ذرات روی سطوح اپتیکی می‌تواند بر کیفیت عملکرد یا ظاهر محصول تأثیر بگذارد.
نانوفناوری و میکروساخت
در فرآیندهایی که ساختارهای بسیار کوچک ایجاد می‌شوند، کنترل ذرات اهمیت بیشتری پیدا می‌کند.
به همین دلیل، کلین روم در برخی فرآیندهای نانوساخت، میکروساخت، فوتولیتوگرافی و تولید ساختارهای دقیق مورد استفاده قرار می‌گیرد.
صنایع هوافضا و فناوری‌های پیشرفته
برخی فرآیندهای تولید، مونتاژ و آزمایش تجهیزات حساس هوافضایی و ماهواره‌ای ممکن است به محیط کنترل‌شده نیاز داشته باشند.
در این پروژه‌ها، الزامات کلین روم باید متناسب با حساسیت تجهیزات و فرآیند تعیین شوند.
انرژی‌های نو
در برخی فرآیندهای تولید سلول‌های خورشیدی، تجهیزات الکتروشیمیایی، پیل‌های سوختی و سایر فناوری‌های انرژی، کنترل آلودگی و شرایط محیطی می‌تواند اهمیت داشته باشد.
اهمیت سیستم‌های اتاق تمیز در صنایع پیشرفته
سیستم‌های اتاق تمیز تنها برای ایجاد یک فضای ظاهراً تمیز ساخته نمی‌شوند. هدف اصلی، کنترل قابل‌اندازه‌گیری و قابل‌تکرار شرایط محیطی است.
طراحی صحیح این سیستم‌ها می‌تواند به موارد زیر کمک کند:
- کاهش آلودگی فرآیند
- افزایش تکرارپذیری تولید
- کاهش برخی نقص‌های ناشی از آلودگی
- کنترل بهتر شرایط محیطی
- کاهش ضایعات در فرآیندهای حساس
- حفاظت از محصولات و تجهیزات حساس
- ایجاد زیرساخت مناسب برای توسعه فناوری‌های پیشرفته
میزان تأثیر هر یک از این موارد به نوع فرآیند و کیفیت طراحی و بهره‌برداری از کلین روم بستگی دارد.
استانداردهای مرتبط با سیستم‌های اتاق تمیز
یکی از مهم‌ترین مراجع در حوزه اتاق‌های تمیز، خانواده استانداردهای ISO 14644 است.
استاندارد ISO 14644-1 برای طبقه‌بندی پاکیزگی هوا بر اساس غلظت ذرات معلق مورد استفاده قرار می‌گیرد.
در کنار آن، استانداردها و الزامات دیگری نیز ممکن است بسته به صنعت و کاربرد پروژه مورد نیاز باشند.
برای مثال، پروژه‌های دارویی و زیست‌فناوری ممکن است علاوه بر استانداردهای مرتبط با کلین روم، تحت الزامات GMP و مقررات اختصاصی صنعت نیز قرار گیرند.
بنابراین نمی‌توان یک استاندارد واحد را برای تمام پروژه‌های اتاق تمیز مناسب دانست.
انتخاب کلاس پاکیزگی اتاق تمیز چگونه انجام می‌شود؟
یکی از مهم‌ترین مراحل طراحی، تعیین کلاس پاکیزگی مورد نیاز است.
این انتخاب باید بر اساس عواملی مانند:
- نوع محصول
- فرآیند تولید
- حساسیت محصول به ذرات
- اندازه ساختارهای تولیدشده
- تعداد کارکنان
- تجهیزات فرآیندی
- الزامات قانونی
- الزامات مشتری
- شرایط بهره‌برداری
انجام شود.
هرچه کلاس پاکیزگی بالاتر باشد الزاماً به معنای طراحی بهتر نیست.
انتخاب سطح پاکیزگی بیش از نیاز واقعی می‌تواند باعث افزایش هزینه ساخت، ظرفیت مورد نیاز HVAC، مصرف انرژی و هزینه نگهداری شود.
طراحی اقتصادی و مهندسی زمانی حاصل می‌شود که سطح کنترل محیط دقیقاً متناسب با نیاز فرآیند انتخاب شود.
چرا طراحی صحیح سیستم کلین روم اهمیت دارد؟
یک اتاق تمیز مجموعه‌ای به‌هم‌پیوسته از سیستم‌های مختلف است. اگر یکی از اجزا به‌درستی طراحی نشود، عملکرد کل مجموعه می‌تواند تحت تأثیر قرار گیرد.
برای مثال، استفاده از فیلتر مناسب بدون طراحی صحیح جریان هوا نمی‌تواند به‌تنهایی عملکرد مطلوب کلین روم را تضمین کند.
همچنین ظرفیت نامناسب HVAC، طراحی غلط مسیرهای ورود و خروج، اختلاف فشار نامناسب یا انتخاب نادرست مصالح می‌تواند باعث افزایش هزینه و کاهش عملکرد سیستم شود.
به همین دلیل طراحی باید از شناخت فرآیند و تحلیل نیازهای واقعی پروژه آغاز شود.
مراحل کلی طراحی سیستم اتاق تمیز
یک پروژه اصولی اتاق تمیز معمولاً با مراحل زیر آغاز می‌شود:
- بررسی فرآیند تولید یا تحقیقاتی
- شناسایی نقاط حساس به آلودگی
- تعیین کلاس پاکیزگی
- تعیین دما و رطوبت مورد نیاز
- تعیین اختلاف فشار بین فضاها
- طراحی زون‌بندی و مسیرهای تردد
- انتخاب سیستم HVAC و فیلتراسیون
- انتخاب متریال و مصالح مناسب
- طراحی سیستم کنترل و مانیتورینگ
- پیش‌بینی تست و ارزیابی عملکرد
- راه‌اندازی و آموزش بهره‌برداران
- تدوین برنامه نگهداری و پایش
این مراحل باید متناسب با مقیاس و پیچیدگی پروژه تنظیم شوند.
نگهداری و بهره‌برداری از سیستم اتاق تمیز
حتی بهترین طراحی و تجهیزات نیز بدون بهره‌برداری صحیح نمی‌توانند عملکرد مطلوب خود را برای مدت طولانی حفظ کنند.
برنامه نگهداری کلین روم می‌تواند شامل موارد زیر باشد:
- تعویض یا بررسی دوره‌ای فیلترها
- پایش اختلاف فشار
- کنترل دما و رطوبت
- بررسی عملکرد سیستم HVAC
- نظافت منظم سطوح
- پایش ذرات
- بررسی تجهیزات کنترلی
- آموزش کارکنان
- ثبت و تحلیل داده‌های محیطی
فواصل بازرسی و نگهداری باید بر اساس نوع سیستم، میزان استفاده و الزامات پروژه تعیین شود.
تست و ارزیابی عملکرد اتاق تمیز
پس از اجرای سیستم، لازم است عملکرد کلین روم بررسی شود تا مشخص شود شرایط طراحی‌شده در عمل قابل دستیابی است.
بسته به نوع پروژه، آزمون‌ها و بررسی‌هایی مانند موارد زیر ممکن است انجام شوند:
- اندازه‌گیری غلظت ذرات
- بررسی اختلاف فشار
- اندازه‌گیری دما و رطوبت
- بررسی عملکرد فیلترها
- بررسی الگوی جریان هوا
- آزمون‌های مرتبط با سیستم HVAC
- ارزیابی عملکرد تجهیزات کنترلی
نوع و دامنه آزمون‌ها باید بر اساس استانداردها و الزامات پروژه تعیین شود.
خدمات اتاق تمیز هواپایش
شرکت اتاق تمیز هواپایش می‌تواند در پروژه‌های محیط کنترل‌شده، خدمات تخصصی مورد نیاز را متناسب با نوع فرآیند و الزامات پروژه ارائه کند.
این خدمات می‌تواند شامل:
- مشاوره و نیازسنجی پروژه
- طراحی اتاق تمیز
- طراحی سیستم HVAC
- طراحی سیستم فیلتراسیون
- طراحی مسیرهای ورود و خروج
- طراحی سیستم کنترل و مانیتورینگ
- اجرای کلین روم
- تأمین و نصب تجهیزات
- تست و ارزیابی عملکرد
- نگهداری و پشتیبانی فنی
باشد.
هدف، ایجاد یک محیط کنترل‌شده متناسب با فرآیند، محصول، سطح پاکیزگی و الزامات عملیاتی پروژه است.
جمع‌بندی
سیستم‌های اتاق تمیز مجموعه‌ای از تجهیزات و راهکارهای مهندسی هستند که برای ایجاد و حفظ یک محیط کنترل‌شده طراحی می‌شوند. این سیستم‌ها در صنایعی مانند داروسازی، زیست‌فناوری، نیمه‌هادی، الکترونیک، تجهیزات پزشکی، مواد پیشرفته، نانوفناوری، اپتیک و هوافضا کاربرد دارند.
اجزایی مانند HVAC، فیلترهای HEPA و ULPA، کنترل دما و رطوبت، اختلاف فشار، سازه و متریال، سیستم‌های ورود و خروج، Gowning و مانیتورینگ باید به‌صورت یکپارچه طراحی و اجرا شوند.
همچنین انتخاب کلاس پاکیزگی نباید صرفاً بر اساس نوع صنعت انجام شود؛ بلکه باید بر اساس نیاز واقعی فرآیند، حساسیت محصول و الزامات پروژه تعیین شود.
در نهایت، عملکرد موفق یک کلین روم حاصل ترکیب طراحی مهندسی، تجهیزات مناسب، اجرای صحیح، بهره‌برداری اصولی و نگهداری مستمر است.
سوالات متداول درباره سیستم‌های اتاق تمیز
سیستم اتاق تمیز چیست؟
سیستم اتاق تمیز مجموعه‌ای از تجهیزات و راهکارهای مهندسی برای ایجاد و حفظ محیطی کنترل‌شده از نظر ذرات و سایر پارامترهای مورد نیاز فرآیند است. این سیستم معمولاً شامل HVAC، فیلتراسیون، کنترل فشار، دما، رطوبت و سیستم مانیتورینگ است.
مهم‌ترین اجزای سیستم کلین روم چیست؟
مهم‌ترین اجزای آن شامل سیستم HVAC، فیلترهای HEPA یا ULPA، سیستم کنترل دما و رطوبت، کنترل اختلاف فشار، سازه و متریال مناسب، سیستم‌های ورود و خروج، Gowning و سیستم مانیتورینگ است.
آیا HEPA و ULPA در تمام اتاق‌های تمیز استفاده می‌شوند؟
نوع فیلتراسیون باید بر اساس نیاز پروژه تعیین شود. HEPA در بسیاری از کاربردها استفاده می‌شود و در برخی فرآیندهای حساس‌تر ممکن است ULPA یا راهکارهای تکمیلی کنترل آلودگی مورد نیاز باشد.
آیا همه صنایع به اتاق تمیز نیاز دارند؟
خیر. نیاز به کلین روم به نوع فرآیند و حساسیت محصول بستگی دارد. صنایعی مانند نیمه‌هادی، داروسازی، زیست‌فناوری، برخی تجهیزات پزشکی، اپتیک و نانوفناوری از مهم‌ترین حوزه‌های استفاده از محیط‌های کنترل‌شده هستند.
کلاس پاکیزگی اتاق تمیز چگونه تعیین می‌شود؟
کلاس پاکیزگی بر اساس نیاز فرآیند، حساسیت محصول، فناوری ساخت و میزان مجاز ذرات تعیین می‌شود. ISO 14644-1 یکی از مراجع اصلی برای طبقه‌بندی پاکیزگی هوا در اتاق‌های تمیز است.
آیا فشار مثبت برای تمام کلین روم‌ها لازم است؟
خیر. فشار مثبت برای جلوگیری از ورود آلودگی به برخی فضاهای حساس استفاده می‌شود، اما در فرآیندهایی که جلوگیری از انتشار آلاینده به محیط اطراف اهمیت دارد، ممکن است فشار منفی مورد نیاز باشد.
آیا طراحی کلین روم فقط شامل HVAC است؟
خیر. HVAC بخش مهمی از سیستم است، اما عملکرد کلین روم به مجموعه‌ای از عوامل شامل معماری، فیلتراسیون، جریان هوا، اختلاف فشار، مصالح، مسیرهای تردد، کنترل آلودگی و بهره‌برداری وابسته است.
آیا اتاق تمیز نیاز به نگهداری دوره‌ای دارد؟
بله. بررسی فیلترها، HVAC، فشار، دما، رطوبت، ذرات، تجهیزات کنترلی و نظافت محیط باید طبق برنامه مشخص انجام شود تا عملکرد سیستم در طول زمان حفظ شود.
